SEIN PLUS-2次部材/RCは、SEIN La CREAの建物データと連携するRC造小梁の計算プログラムです。

本プログラムはSEIN La CREAのご利用がなくても単体でもご利用頂けます。

【主な計算内容】

① 小梁・片持ち梁の荷重項全25種から選択できます。

集中荷重、分布荷重、三角荷重、台形荷重、線荷重に加え、強制曲げ^※1に対応^※2。

※1　強制曲げは両端ピンの時入力可能。

※2　設計応力の直接入力は不可。

② 単スパン・連続梁・片持ち梁の計算に対応しています。

スパン数は99スパンまで対応しています。端部の固定度の入力ができます。

③ 断面二次モーメント増大率を考慮できます。

インポートした場合は、断面二次モーメント増大率を自動計算^※します。

※スラブの取りつきや有効幅を考慮し計算。

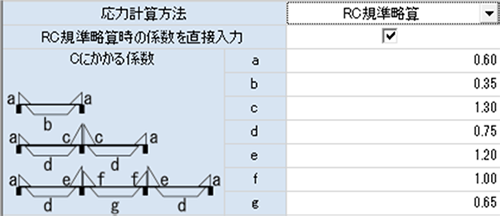

④ 部材応力は固定法とRC規準略算^※から選択することができます。

また、RC規準略算は係数を直接入力できます。

※RC規準略算：RC基準10条4の解説図（片持ち梁は不可）

⑤ 部材応力の算出、曲げ^※1およびせん断力^※2による部材断面検定、ひび割れ曲げモーメントの算出^※3、

ねじり曲げモーメントの検定^※4、たわみ量検定を行います。

※1：許容曲げモーメントはRC基準2018の（13.1）式（$\small M=at \times ft \times j$）、

（解13.1）式（$\small M=C \times b \times d^2$）より選択可能。

※2：許容せん断力はRC基準2018の（15.1）～（15.3）式より選択可能。

$\small \alpha$無視（$\small \alpha =1$）も指定可能。

※3：ひび割れモーメントは参考値としてRC基準2018の（解8.17）より算出。

※4：ねじり曲げモーメントはRC基準2018（解22.11）～（解22.13）より計算。

検定はRC基準2018の「計算例　小梁を支持する大梁のねじりに対する検討」に倣い検定。

⑥ 引張側の主筋の最小本数^※、あばら筋の最小間隔を算出できます。

※1段筋として算定。圧縮側は入力値のまま。

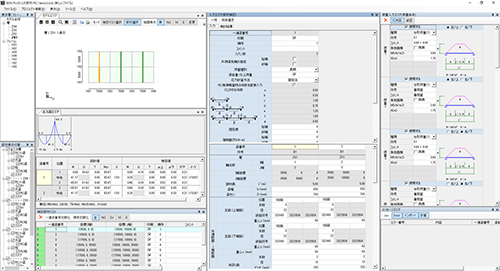

図. SEIN PLUS-2次部材/RC 全体画面

SEIN La CREAとデータ連携

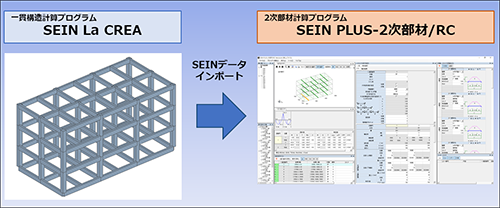

本プログラムは単体で利用できますが、一貫構造計算プログラム「SEIN La CREA」で配置した小梁等を本プログラムにインポートして利用することができます。

SEIN La CREAのデータをインポートした場合、インポートと同時に小梁計算も行います。インポートが完了した時点で直ぐに計算結果を確認することができます。

※データ連携を使用せず、単体でプログラムを利用することはできます。

※SEIN La CREAで小梁を大梁でモデル化した場合も小梁としてインポートが可能です。

※SEIN La CREAからのインポート時に計算条件設定の保存ができます。

SEIN La CREAとデータ連携時の設定

［インポート設定］

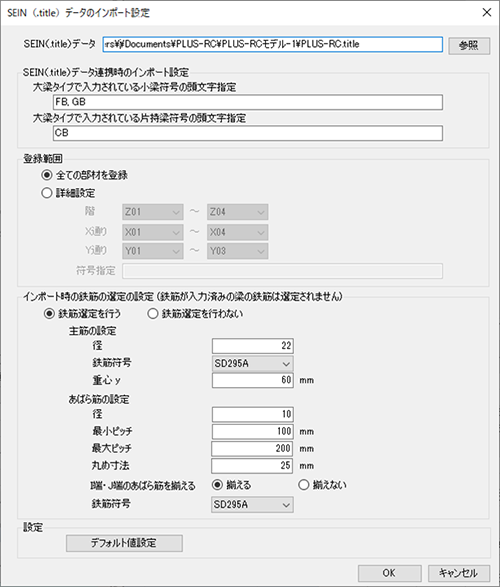

SEIN La CREAでモデル化を実行したときに作られる「拡張子.title」ファイルを指定してインポートします。このとき、SEIN La CREAで小梁を大梁としてモデル化した小梁がある場合、その符号名を任意に指定し、本プログラムには小梁としてインポートすることができます。

インポートする範囲は、全ての部材を対象にする場合と階、X通り、Y通りの指定でゾーンを決めてインポートすることも可能です。（ラーメングリッド1のみ対象）

画面構成「ドッキングパネル」　※SEIN La CREAデータ連携時の画面

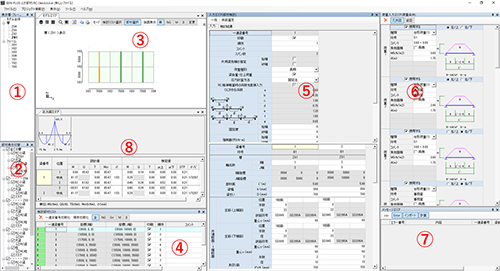

メイン画面の構成は画面上部のメニューと①～⑦の組み合わせで構成しています。

①～⑦の表示・非表示、画面レイアウトは自由に変更することが出来ます。

※単体利用時には④、⑤、⑥のみ表示され、計算に必要な条件を入力し計算を行います。

① 表示層・フレーム切替	⑤ 入力エリア
② 部材表示切替	⑥ 荷重入力エリア
③ モデルエリア	⑦ メッセージエリア
④ 部材検討リスト	⑧ 応力図エリア

※デュアルモニターにも対応していますので、モニターを複数接続している場合に各エリアを別モニターに分離して大きく表示しながらご利用頂くことができます。

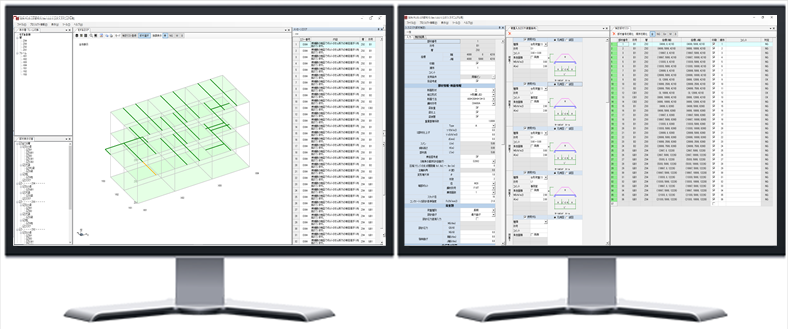

デュアルモニターイメージ

結果表示

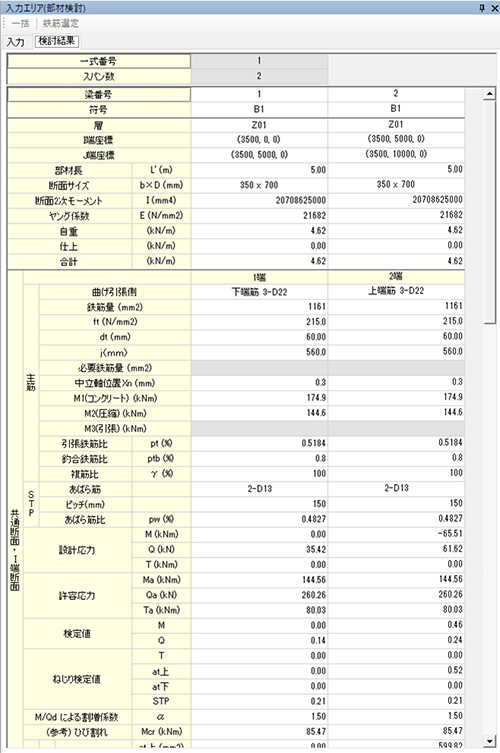

入力エリアで入力した部材情報・断面情報、荷重類等より、計算結果が画面のタブの切り替えにより確認することが出来ます。

【検討結果タブ】

応力図エリア

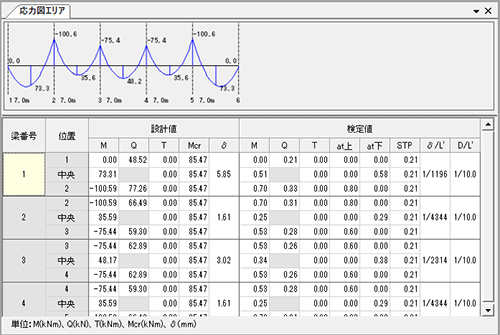

応力図エリアは、リアルタイムに応力図と検定値を一覧で確認できます。

（下図は5スパンの例です）

荷重入力エリア、メッセージエリア

荷重入力エリアやメッセージエリアの操作は、基本的にはSEIN PLUS-2次部材/Sと同様の画面構成になります。

計算書出力

計算書はExcelで出力します。表紙・目次、小梁検討位置図、計算方法・凡例、鉄筋コンクリート小梁の計算の4シートに分けて出力します。

［小梁検討位置図出力］

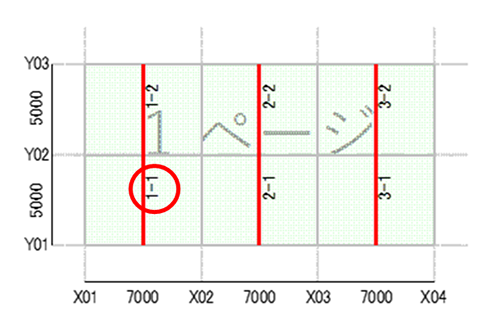

伏図上に小梁の部材番号を付けて出力を行います。部材番号は小梁の計算出力にも出力され、該当部材の確認が容易に行えます。また、荷重毎に入力したコメントも出力します。

※プログラム単体利用時には出力しません。

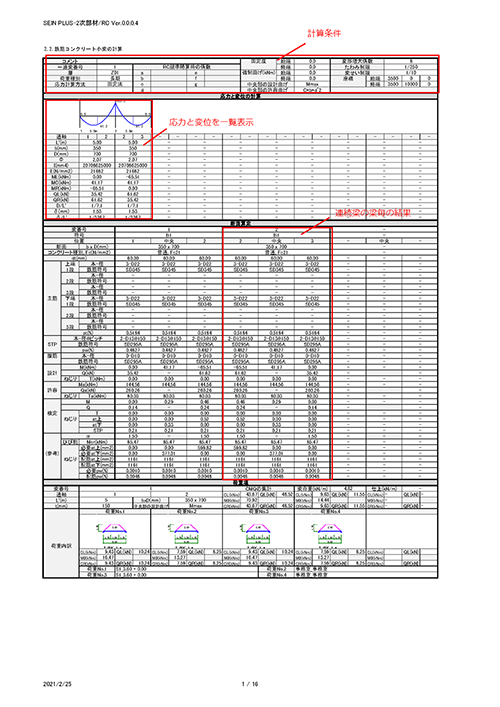

［RC小梁の計算書出力］

CSV出力

① 入出力結果出力

入力した情報と結果をCSVファイルへ出力します。

② 変更履歴出力

SEIN La CREAからインポート後、SEIN PLUS-2次部材/RCで変更した箇所をCSVファイルで出力します。

③ 断面定義出力

SEIN PLUS-2次部材/RCの小梁の断面定義をCSVファイルで出力します。

（小梁の断面情報はSEIN La CREAの断面定義に貼り付けられるように出力）

④ メッセージ一覧出力

メッセージ一覧をCSVファイルで出力します。

準拠する基準等

法令等	建築基準法・同施行令及び関連告示
	国土交通省住宅局建築指導課「2020年版 建築物の構造関係技術基準解説書」
基準類	① 日本建築学会 鉄筋コンクリート構造計算規準・同解説 2010
	② 日本建築学会 鉄筋コンクリート構造計算規準・同解説 2018
	③ 日本建築学会 鉄筋コンクリート造配筋指針・同解説 2010年
参考文献	① オーム社 新建築土木構造マニュアル平成30年11月25日新版第11刷発行

動作環境

OS	Microsoft Windows 11/10 64ビット（※1）
必要メモリ	4GB以上推奨
プロテクト関連	ネットワーク認証によるプロテクト
必須ソフト	Microsoft Excel
