SEIN ST-CNV to SNAPは、SEIN La DANSのオプションです。

SEIN La CREAの建物DBの断面や形状等をSNAP（株式会社構造システム）の入力データに変換するプログラムです。

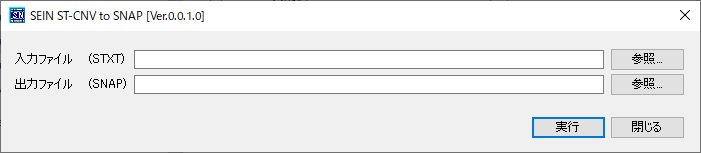

【入力画面】



主な変換制限

① 定義共通

部材、積載荷重などの符号は半角英数8文字までの制限がSNAPにあります。

② 壁開口符号

SEINの壁開口符号は構造階高が異なる階に配置されている場合、半角英数5文字までで符号をつけてください。

（理由）

構造芯が異なる場合、構造芯から梁フェイスまでの距離が階によって異なるため、開口位置（H）が変わります。そのため、変換では「開口符号＋階番号」として符号を追加して変換します。

※特定の階にだけ配置された開口については、符号に階番号は付きません。

※構造芯ずれが同じ階は、小さい階から検索して最初に出てきた階番号を付与します。

例：

階　構造芯ずれ　開口符号

Z3　　200ずれ　　OP1Z2　　←3階に存在するがZ2の符号名

Z2　　200ずれ　　OP1Z2

Z1　　500ずれ　　OP1Z1

③ 積載荷重

SEINのデフォルトの積載荷重は、SNAPのデフォルトの積載荷重へ変換します。

居室、寝室、病室　　　→　居住室

事務室　　　　　　　　→　事務室

教室　　　　　　　　　→　教室

百貨店、店舗の売り場　→　店舗

集会室（固定席）　　　→　集会室1

集会室（その他）　　　→　集会室2

車庫、自動車通路　　　→　車庫

それ以外は、SEINの「順序」の若い順に"LL"+連番で積載荷重名を生成します。

④ 間柱定義

間柱は、通常の柱として定義・配置を変換します。

⑤ 大梁配置

SNAPの大梁の始終点は、柱の柱頭または柱脚に接続している必要があります。そのため、片持梁や、柱の途中のグリッド点に大梁の始/終点がある場合（例：段差モデル、スロープモデル）は正しく渡りません。

⑥ 片持領域のスラブ・小梁

片持梁はSNAPへ変換できませんが、片持領域のスラブや小梁は変換します。

⑦ 壁

SEINのモデルモードでエレメント置換されている壁を耐力壁、それ以外は一般壁として変換していますが、SNAP上では、一般壁で開口がないと架構生成でエラーになります。そのような壁はSNAP側で調整をお願い致します。

⑧ 小梁

小はりの始終端が大梁に接続していない場合、SNAPの架構生成でエラーになります。SNAP側で調整が必要です。

⑨ ブレース

S造と木造が変換対象です。

始終点ともに柱頭、または柱脚の節点を用いているもののみを変換します。

K型、V型ブレースなど中間点を設けるような配置は変換対象外です。

SEIN La CREAから変換できる項目

動作環境

OS	Microsoft Windows 11/10 64ビット（※1）
必要メモリ	4GB以上推奨
プロテクト関連	ネットワーク認証によるプロテクト
必須ソフト	.NET Framework 4.7.2 以上

※1 Microsoft Windowsは、米国Microsoft Corporationの登録商標です。
