SEIN La CREA ⇔ Autodesk Revitデータ変換プログラム SEIN ST-CNV for Autodesk Revit

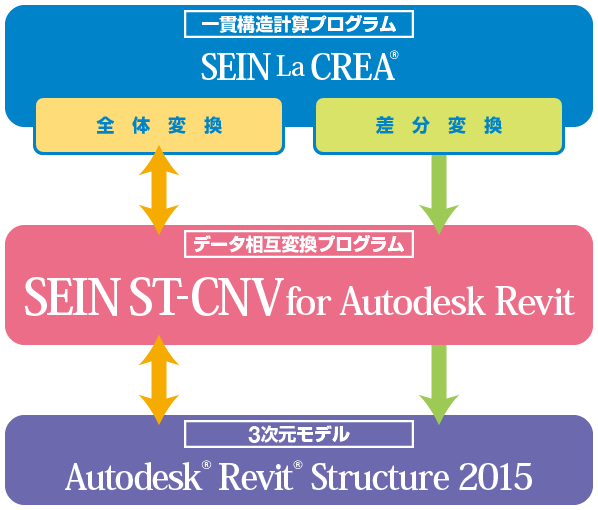

SEIN ST-CNV for Autodesk Revitは、一貫構造計算プログラム『SEIN La CREA®』と『Autodesk® Revit® Structure 2015』とのデータ連携を実現したデータ相互変換プログラムです。

SEIN La CREAでは、建物モデルを3次元情報として構造躯体・鉄筋情報等を保持しています。それらの情報をAutodesk Revit Structure(※1)に素早く取り込むことで、BIM(※2)モデル入力の短縮、ひいては構造計算業務の効率化を図ることができます。

※1 Autodesk Revit Structure:Autodesk® Revit® Structure 2015

※2 BIM:Building Information Modelingの略

本プログラムの変換では、SEIN La CREAが自動生成している建物情報ファイル(STXファイル、Material.tbl、Section.tbl)を使用します。

全体変換

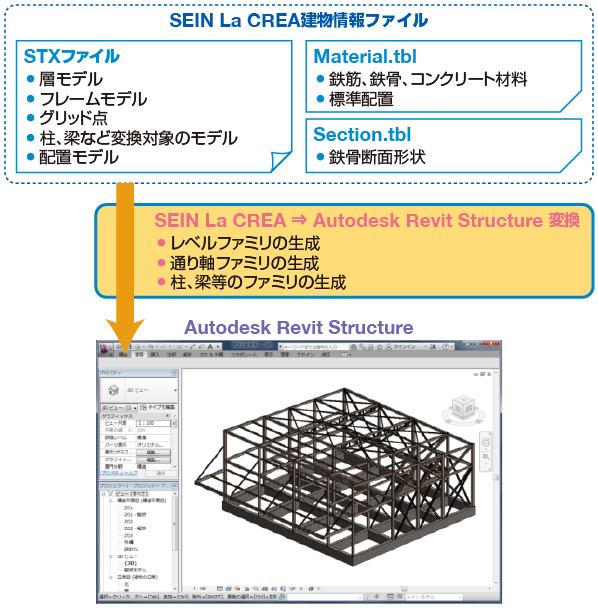

SEIN La CREA ⇒ Autodesk Revit Structure 変換

SEIN ST-CNV for Autodesk Revitは、SEIN La CREAの建物情報ファイルを読み取る事で、部材をAutodesk Revit Structureのモデルとして変換することができます。

SEIN La CREAデータの階・階高、通り軸等の建物形状データ、部材の定義・配置位置情報を読み取り、S柱・RC柱・SRC柱・CFT柱・基礎梁・基礎小梁・S大梁・S小梁・RC大梁・RC小梁・SRC大梁・SRC小梁・スラブ・ブレース・壁・壁開口をAutodesk Revit Structureのモデルとして生成する事ができます。

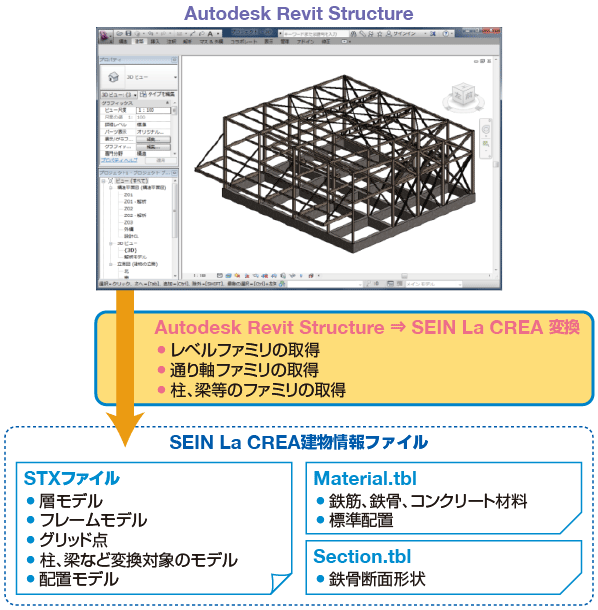

Autodesk Revit Structure ⇒ SEIN La CREA 変換

Autodesk Revit Structureのモデルデータから情報を読み取り、建物情報ファイル(STXファイル、Material.tbl、Section.tbl)を作成することができます。

Autodesk Revit Structureデータの階・階高、通り軸等の建物形状データ、S柱・RC柱・SRC柱・CFT柱・基礎梁・基礎小梁・S大梁・S小梁・RC大梁・RC小梁・SRC大梁・SRC小梁・スラブ・ブレース・壁・壁開口の各部財のパラメータ・配置インスタンスの情報等を読み取り、建物情報ファイル(STXファイル、Material.tbl、Section.tbl)を生成する事ができます。

生成した建物情報ファイルをSEIN La CREAでテキストデータ変換コマンドを実行することで入力データ(建物データ)を作成することができます。

差分変換

SEIN La CREA ⇒ Autodesk Revit Structure 差分更新

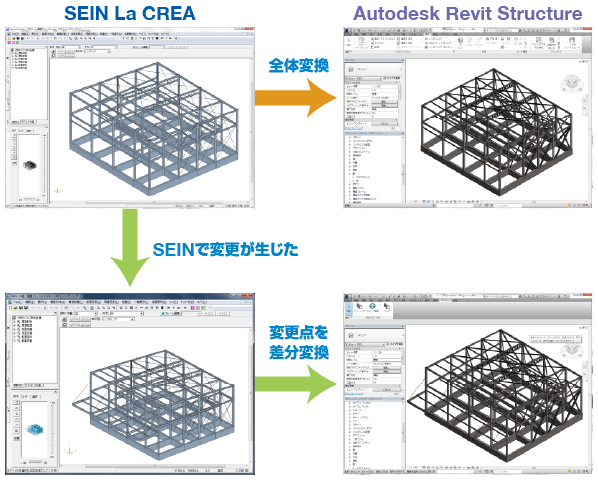

設計変更などのケースで、SEIN La CREAのデータに変更が生じても「差分変換」を使用すれば変換した情報だけAutodesk Revit Structureモデルに変換できる便利な機能です。

差分変換の特徴

建物情報ファイル(STXファイル等)を読み取り、Autodesk Revit Structureのモデルと比較して差分情報を変換する差分更新コマンドと、Autodesk Revit Structureの既存モデルと差分更新を行うSEIN La CREAモデルを確認後に変換するバルーン更新コマンドの2つのコマンドがあります。

差分更新コマンド

差分更新コマンドでは、SEIN La CREAデータの階・階高、通り軸等の建物形状データ、部材の定義・配置位置情報を読み取り、S柱・RC柱・SRC柱・CFT柱・基礎梁・基礎小梁・S大梁・S小梁・RC大梁・RC小梁・SRC大梁・SRC小梁・スラブ・ブレース・壁・壁開口をAutodesk Revit Structureのモデルとして生成・更新します。

バルーン更新コマンド

バルーン更新コマンドでは、差分変換において「バルーン確認」を選択し、Autodesk Revit StructureモデルとSEINLa CREAモデルが異なる場合に、どちらを優先するかをユーザーが確認し、指定する事ができます。

変換する対象部材を確認しながら実行できるので、任意に確認しながら変換するときに便利な機能です。

RC断面リスト作成2015

RC断面リスト作成2015に対応

Autodesk Exchange Storeにて公開されているRC断面リスト作成2015のアプリに対応いたしました。

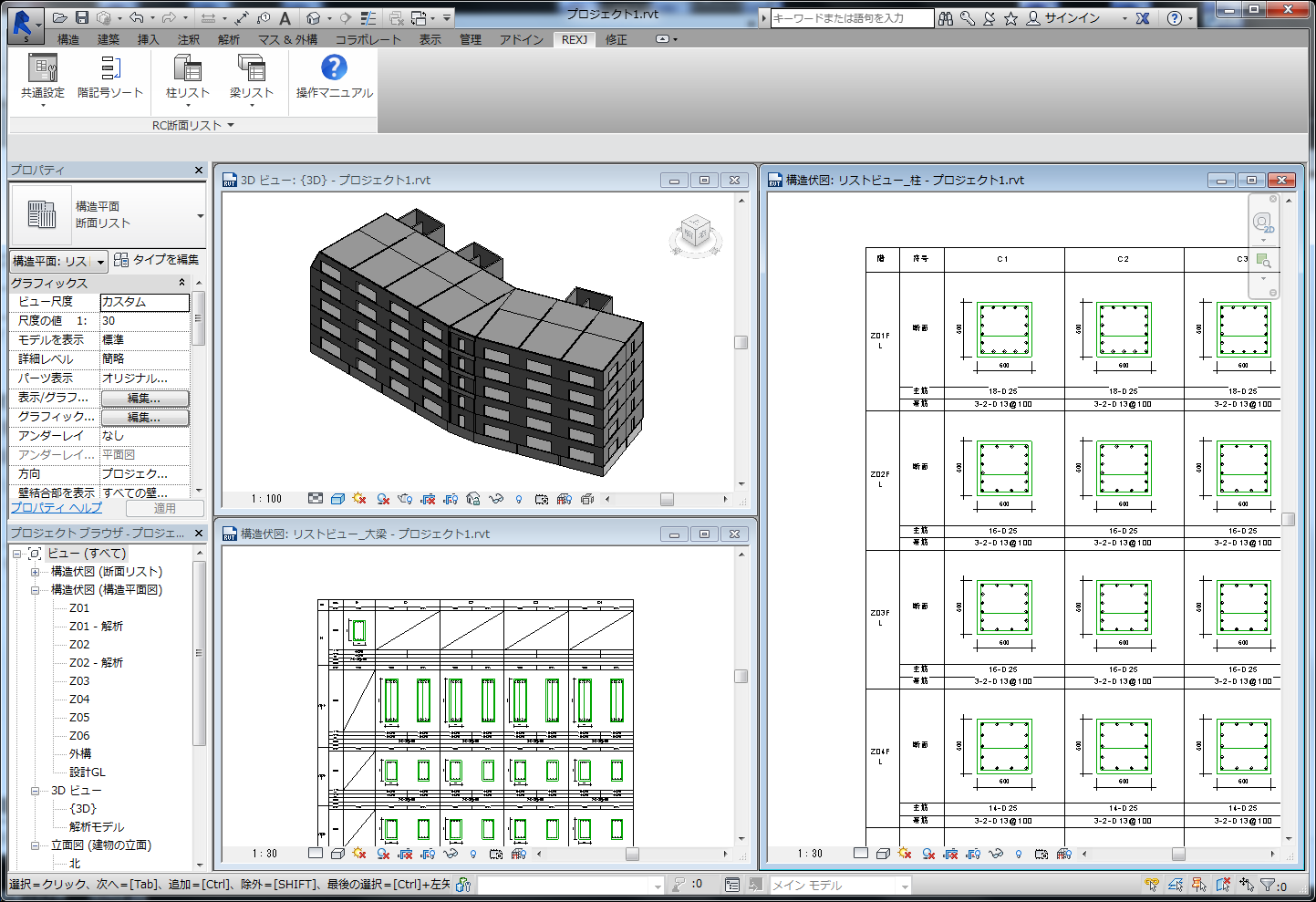

SEINからRevitに変換したデータはRC断面リスト作成2015を利用し、断面リストを出力する事ができます。

RC断面リスト作成2015は縮尺だけでなく、表示枠の幅や文字位置などの調整も可能です。

詳細はAutodesk Exchange Store

RC断面リスト作成 2015>をご参照ください。
